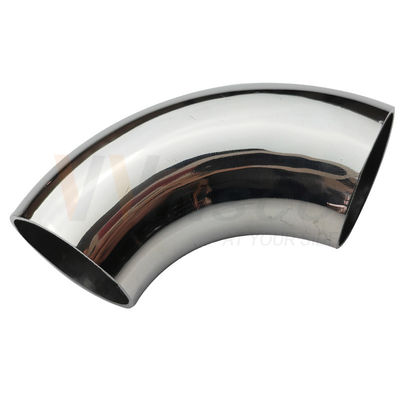

VVINSCO / Winsco Metal ผลิตข้อศอกราวบันไดแบบเชื่อม 90° สำหรับความหนาผนังAISI 201 / 304 / 316กระบวนการผลิตขัดเงา / ซาติน (PSS / SSS)การใช้งานทั่วไปความยาวด้านหลัง/ส่วนโค้ง 98 มม. หรือ 120 มม.เกรดวัสดุข้อมูลจำเพาะผลิตภัณฑ์พื้นผิวข้อศอกราวบันได / ราวกันตกสแตนเลสแบบเชื่อม 90°
| 38/38.1 มม. (1 1/2") | ความยาวด้านหลัง / ส่วนโค้ง |
|---|---|
| 98 มม. หรือ 120 มม. | ความหนาผนัง |
| 1.2 มม. หรือ 1.5 มม. | เกรดวัสดุ |
| AISI 201 / 304 / 316 | พื้นผิว |
| ขัดเงา / ซาติน (PSS / SSS) | กระบวนการผลิต |
| การขึ้นรูปท่อ, การเชื่อม, การขัดผิว, การตัดด้วย CNC / การเจาะรูตามที่ต้องการ | การใช้งานทั่วไป |
| ราวบันได, ราวระเบียง, รั้วสระว่ายน้ำ, สะพาน, ระเบียง และระบบท่อสถาปัตยกรรม | การปรับแต่ง |
| มีขนาดเส้นผ่านศูนย์กลาง, ความยาวส่วนโค้ง, ความหนาผนัง และพื้นผิวอื่นๆ ให้เลือก โดยขึ้นอยู่กับการตรวจสอบการผลิต | ช่วงขนาดข้อศอกที่มีจำหน่าย |
| ใช้ตารางนี้เพื่อจับคู่เส้นผ่านศูนย์กลางภายนอกข้อศอก, ความยาวด้านหลัง/ส่วนโค้ง และความหนาผนังกับท่อของคุณ ขนาดเป็นข้อมูลอ้างอิงการผลิต; โปรดยืนยันความพอดีสุดท้าย, ความคลาดเคลื่อน และวิธีการเชื่อมต่อก่อนสั่งซื้อ | B: เส้นผ่านศูนย์กลางภายนอก / เส้นผ่านศูนย์กลาง |
C: ความหนาผนัง
| 12.7 มม. (1/2") | 55 มม. | 1.2 มม., 1.5 มม. |
|---|---|---|
| 16 มม. (0.630") | 57 มม. | 1.5 มม., 2.0 มม. |
| 19 มม. (3/4") | 57 มม. | 1.5 มม., 2.0 มม. |
| 22 มม. (0.866") | 57 มม. | 1.5 มม., 2.0 มม. |
| 25.4 มม. (1") | 66 มม. | 1.5 มม., 2.0 มม. |
| 31.8/32 มม. (1 1/4") | 85 มม., 120 มม. | 1.5 มม., 2.0 มม. |
| 35 มม. (1.378") | 90 มม. | 1.5 มม., 2.0 มม. |
| 36 มม. (1.417") | 98 มม. | 1.0 มม., 1.2 มม. |
| 38/38.1 มม. (1 1/2") -- รุ่นนี้ | 98 มม., 120 มม. | 1.2 มม., 1.5 มม. |
| 50 มม. (1.969") | 125 มม. | 1.5 มม., 2.0 มม. |
| 50.8/51 มม. (2") | 115 มม., 125 มม., 145 มม., 160 มม. | 1.2 มม., 1.5 มม. |
| 60 มม. (2.362") | 135 มม., 150 มม., 160 มม., 180 มม. | 1.2 มม. |
| 63.5 มม. (2 1/2") | 165 มม., 180 มม. | 1.2 มม. |
| 76.2 มม. (3") | 165 มม., 180 มม. | 1.2 มม. |
| 80 มม. (3.150") | 170 มม. | 1.2 มม. |
| 89 มม. (3 1/2") | 210 มม., 225 มม. | 1.2 มม., 1.5 มม. |
| 102 มม. (4.016") | 230 มม., 250 มม. | 1.5 มม., 2.0 มม. |
| 108 มม. (4.252") | 250 มม. | 1.5 มม., 2.0 มม. |
| 114 มม. (4.488") | 275 มม. | 1.5 มม., 2.0 มม. |
| 127 มม. (5") | 295 มม. | 1.5 มม., 2.0 มม. |
| 133 มม. (5.236") | 310 มม. | 2.0 มม., 2.5 มม. |
| 141 มม. (5.551") | 325 มม. | 2.0 มม., 2.5 มม. |
| 159 มม. (6.260") | 370 มม. | 2.0 มม., 2.5 มม. |
| 168 มม. (6.614") | 400 มม. | 2.0 มม., 2.5 มม. |
| 219 มม. (8.622") | 525 มม. | การใช้งานที่แนะนำ |
| 273 มม. (10.748") | 650 มม. | การใช้งานที่แนะนำ |
| เลือกเกรดสแตนเลสที่เหมาะสม | เกรด | การใช้งานที่แนะนำ |
| โครงการตกแต่งภายในที่คำนึงถึงต้นทุนในสภาพแวดล้อมที่แห้ง | AISI 304 |
|---|---|
| การใช้งานราวบันไดสถาปัตยกรรมทั่วไปทั้งภายในและภายนอก | AISI 316 |
| เหมาะสำหรับสภาพแวดล้อมชายฝั่ง, ริมสระว่ายน้ำ, ความชื้นสูง หรือมีคลอไรด์สูง | เหตุใดข้อศอกนี้จึงช่วยลดความเสี่ยงในการติดตั้ง |
| ตัวเลือกเส้นผ่านศูนย์กลางภายนอกเฉพาะรุ่นช่วยให้ผู้ซื้อจับคู่ข้อศอกกับท่อราวบันไดที่ถูกต้อง | ความยาวส่วนโค้งหลายแบบรองรับรัศมีการโค้งและการตกแต่งที่แตกต่างกัน |
คำถามที่พบบ่อย
ออกแบบมาสำหรับเส้นผ่านศูนย์กลางภายนอกที่ระบุ โปรดระบุความหนาผนังท่อและวิธีการเชื่อมต่อด้วย เพื่อให้ VVINSCO สามารถตรวจสอบความพอดีที่ต้องการก่อนการผลิต
พื้นผิวสามารถเข้ากันได้กับท่อราวบันไดของฉันหรือไม่?
คุณสามารถผลิตขนาดเส้นผ่านศูนย์กลางหรือความยาวส่วนโค้งอื่นได้หรือไม่?
นี่คือการรับรองโครงสร้างหรือไม่?
