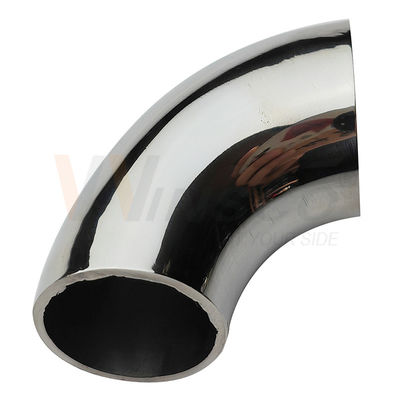

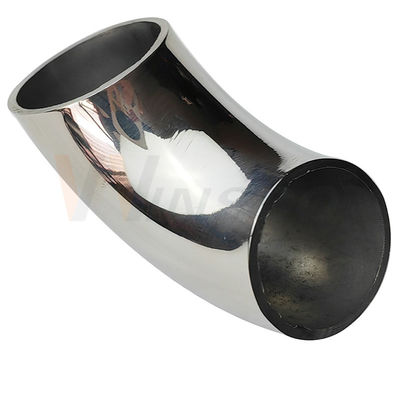

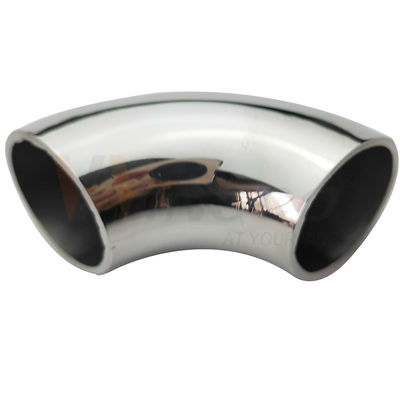

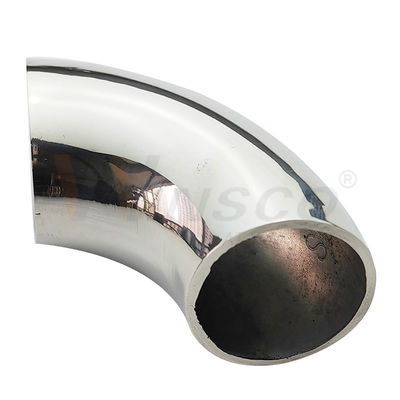

25.4 มม (1 นิ้ว) สแตนเลส 90 องศา Weld-On แฮนเดริลเอลโค้ทที่มีความยาวเส้นโค้ง 66 มม - SS201/304/316 กระจกหรือ Satin ปลาย

100 ชิ้นหรือต่อรองได้
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
ราคา
25.4 มม (1 นิ้ว) สแตนเลส 90 องศา Weld-On แฮนเดริลเอลโค้ทที่มีความยาวเส้นโค้ง 66 มม - SS201/304/316 กระจกหรือ Satin ปลาย
คุณสมบัติ คลังภาพ รายละเอียดสินค้า เรตติ้งและรีวิว ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
เส้นผ่านศูนย์กลางภายนอก: 25.4 มม. / 1 ​​นิ้ว
วัสดุ: เอไอเอส 201 / 304 / 316
พื้นผิว: ขัดเงากระจก / ขัดเงาซาติน
ความยาวส่วนโค้ง: 66 มม. / 2.60 นิ้ว
การเชื่อมต่อ: การเชื่อม
มุม: 90 องศา
เน้น:

เครื่องประกอบบัลลัสเตอร์จากสแตนเลส 304

,

1 นิ้วกว้าง satin polish นิ้วมือ

,

อาร์ค 90 องศา อุปกรณ์อัดเหล็ก 316

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ฝอซาน ประเทศจีน
ชื่อแบรนด์: VVINSCO/WINSCO METAL
ได้รับการรับรอง: ISO,SGS,TUV,MTC,Third Party From Customers
หมายเลขรุ่น: บรรจุภัณฑ์ส่งออกที่เหมาะกับการเดินเรือ ออกแบบมาเป็นพิเศษสำหรับอุปกรณ์เสริมบันไดและราวบันไดสแตนเลส 1.
การชำระเงิน
รายละเอียดการบรรจุ: บรรจุภัณฑ์ส่งออกที่เหมาะกับการเดินเรือ ออกแบบมาเป็นพิเศษสำหรับ **ท่อตกแต่งสแตนเลส** 1. ฝาท้ายพลาสติก
เวลาการส่งมอบ: ตัวอย่าง: 3-7 วัน; การผลิตจำนวนมาก: 15-45 วัน
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
สามารถในการผลิต: 100,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
VVINSCO | ส่วนประกอบราวบันไดแบบเชื่อม

ข้อศอกราวบันไดสแตนเลส 90 องศา ขนาด 25.4 มม. (1 นิ้ว) - ความยาวส่วนโค้ง 66 มม.

ข้อศอก 90 องศาแบบเชื่อมสำหรับจับคู่กับ ท่อราวบันไดสแตนเลสขนาด 25.4 มม. / 1 นิ้ว. มีให้เลือกทั้ง SS201, SS304 และ SS316 พร้อมผิวขัดเงาหรือผิวซาติน/แปรง สำหรับราวบันได, รายละเอียดระเบียง, เฟอร์นิเจอร์, โครงสร้างตกแต่ง และงานประดิษฐ์ตามสั่ง.

OD 25.4 มม. / 1 นิ้วข้อศอก 90 องศาส่วนโค้ง 66 มม. / 2.60 นิ้วความหนาผนัง 1.2 / 1.5 มม.201 / 304 / 316

25.4 มม (1 นิ้ว) สแตนเลส 90 องศา Weld-On แฮนเดริลเอลโค้ทที่มีความยาวเส้นโค้ง 66 มม - SS201/304/316 กระจกหรือ Satin ปลาย

ภาพรวมผลิตภัณฑ์

ข้อศอกนี้ให้การเปลี่ยนทิศทางมุมฉากที่ราบรื่นในชุดท่อสแตนเลสขนาด 25.4 มม. ที่เข้ากันได้ ส่วนโค้ง 66 มม. รองรับรายละเอียดสถาปัตยกรรมที่กะทัดรัด ในขณะที่ช่วยให้รอยเชื่อมสามารถผสมผสานและตกแต่งใหม่เพื่อความต่อเนื่องทางสายตา โปรดยืนยัน OD ของท่อ ความหนาผนัง เกรด และพื้นผิว ก่อนการผลิต.

25.4 มม (1 นิ้ว) สแตนเลส 90 องศา Weld-On แฮนเดริลเอลโค้ทที่มีความยาวเส้นโค้ง 66 มม - SS201/304/316 กระจกหรือ Satin ปลาย

ข้อกำหนดการติดตั้ง: เส้นผ่านศูนย์กลางภายนอกเป้าหมายคือ 25.4 มม. / 1 นิ้ว ท่อขนาด 25 มม. โดยประมาณ ไม่สามารถใช้แทนกันได้โดยอัตโนมัติ ต้องยืนยันขนาดท่อจริงและความคลาดเคลื่อนของข้อต่อ.

ข้อมูลจำเพาะทางเทคนิค

ผลิตภัณฑ์ ข้อศอกราวบันได / ราวบันไดสแตนเลสแบบเชื่อม 90 องศา
เส้นผ่านศูนย์กลางภายนอก 25.4 มม. / 1 นิ้ว
ความยาวส่วนโค้ง 66 มม. / ประมาณ 2.60 นิ้ว
ความหนาผนัง 1.2 มม. (0.047 นิ้ว) หรือ 1.5 มม. (0.059 นิ้ว)
วัสดุ สแตนเลส AISI 201, AISI 304 หรือ AISI 316
พื้นผิว ขัดเงา (PSS) หรือซาติน/แปรง (SSS)
การเชื่อมต่อ การเชื่อมชน / การเชื่อมต่อแบบประดิษฐ์; ผู้ติดตั้งควรยืนยันขั้นตอนการเชื่อม
การปรับแต่ง เกรด, พื้นผิว, ขนาด, การติดฉลาก และบรรจุภัณฑ์ ขึ้นอยู่กับการยืนยันแบบและปริมาณ

เหตุผลที่ข้อศอกนี้ช่วยลดความเสี่ยงในการติดตั้ง

25.4 มม (1 นิ้ว) สแตนเลส 90 องศา Weld-On แฮนเดริลเอลโค้ทที่มีความยาวเส้นโค้ง 66 มม - SS201/304/316 กระจกหรือ Satin ปลาย

อ้างอิง OD 1 นิ้วที่แม่นยำขนาดเมตริกและนิ้วช่วยให้ผู้ซื้อจับคู่ข้อศอกกับข้อมูลจำเพาะของท่อได้
ส่วนโค้ง 66 มม. ที่กำหนดสามารถยืนยันขนาดการดัดได้ก่อนการตัดและเชื่อม
การจับคู่พื้นผิวพื้นผิวกระจกหรือซาตินสามารถจับคู่กับราวบันไดที่เชื่อมต่อได้
การเลือกเกรดที่ใช้งานได้จริง201, 304 และ 316 รองรับงบประมาณและสภาพแวดล้อมที่แตกต่างกัน
การผลิตที่ควบคุมได้ความหนาผนังที่เข้ากันได้ช่วยปรับปรุงการจัดแนวและความสม่ำเสมอของการตกแต่งรอยเชื่อม
การตรวจสอบก่อนจัดส่งสามารถตรวจสอบขนาด, เกรด, พื้นผิว, ปริมาณ และฉลากเทียบกับคำสั่งซื้อได้

การอ้างอิงซีรีส์ขนาดข้อศอก 90 องศา

แผนภูมิซีรีส์ที่สมบูรณ์ให้การผสมผสาน OD, ความยาวส่วนโค้ง และความหนาผนังอื่นๆ คำสั่งซื้อที่อนุมัติสำหรับรุ่นนี้ควรกำหนด OD 25.4 มม., ส่วนโค้ง 66 มม. และความหนาผนังที่เลือก

VVINSCO 90 degree stainless steel handrail elbow size and thickness reference chart

ลำดับการเชื่อมและการตกแต่งที่แนะนำ

  1. ตรวจสอบ OD 25.4 มม. / 1 นิ้ว, ความหนาผนัง, เกรด, มุม 90 องศา และส่วนโค้ง 66 มม.
  2. ตัดปลายท่อทั้งสองด้านให้ได้ฉาก, ทำความสะอาด และลบคม
  3. จัดแนวและยึดส่วนประกอบในแท่นยึดการผลิต 90 องศา
  4. เชื่อมจุดยึดแบบสมมาตรและทำการเชื่อม TIG ที่อนุมัติ
  5. ตกแต่งรอยต่อและคืนสภาพผิวขัดเงาหรือผิวซาตินตามที่กำหนด
  6. ตรวจสอบมุม, การจัดแนว, ขนาด และคุณภาพพื้นผิวที่มองเห็นได้
หมายเหตุทางวิศวกรรม: นี่คือส่วนประกอบราวบันได ไม่ใช่ข้อต่อท่อแรงดันที่ได้รับการรับรอง โครงสร้างราวบันไดที่เสร็จสมบูรณ์, รอยเชื่อม, จุดยึด และภาระงาน ต้องได้รับการตรวจสอบโดยวิศวกรผู้รับผิดชอบ และเป็นไปตามข้อบังคับท้องถิ่น.

สิ่งที่ต้องส่งเพื่อขอใบเสนอราคา

  • OD ที่ต้องการ: 25.4 มม. / 1 นิ้ว
  • ความหนาผนัง: 1.2 มม. หรือ 1.5 มม.
  • เกรด: SS201, SS304 หรือ SS316
  • พื้นผิว: ขัดเงา หรือ ซาติน/แปรง
  • ปริมาณ, บรรจุภัณฑ์, ปลายทาง และแบบหรือตัวอย่าง

คำถามที่พบบ่อย

ข้อศอกนี้จะพอดีกับท่อขนาด 25 มม. หรือไม่?
ไม่ หากไม่ได้รับการยืนยัน ผลิตภัณฑ์นี้ระบุไว้ที่ OD 25.4 มม. / 1 นิ้ว ดังนั้นขนาดท่อ 25 มม. จริง และข้อต่อที่ตั้งใจไว้ ต้องได้รับการประเมินแยกต่างหาก

ควรใช้เกรดใดสำหรับภายนอกอาคาร?
SS304 เหมาะสำหรับสภาพแวดล้อมทางสถาปัตยกรรมทั่วไปส่วนใหญ่ SS316 แนะนำสำหรับบริเวณชายทะเล, ริมสระว่ายน้ำ หรือบริเวณที่มีความเสี่ยงต่อคลอไรด์ SS201 ส่วนใหญ่ใช้สำหรับภายในอาคารที่แห้ง

สามารถจัดหาข้อศอกและท่อที่เข้ากันได้พร้อมกันได้หรือไม่?
ได้ โปรดระบุเกรด, OD, ความหนาผนัง, พื้นผิว, ความยาวท่อ และปริมาณ เพื่อให้สามารถประสานงานผลิตภัณฑ์ทั้งสองได้

ยืนยันความเข้ากันได้ก่อนการผลิต

ส่ง OD ของท่อ, ความหนาผนัง, เกรด, พื้นผิว, ปริมาณ และแบบ. Winsco Metal มีประสบการณ์มากกว่า 23 ปีในการผลิตและส่งออกสแตนเลส
