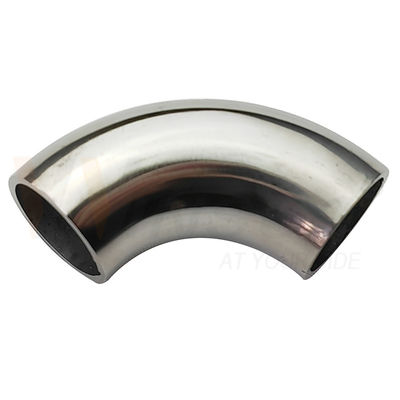

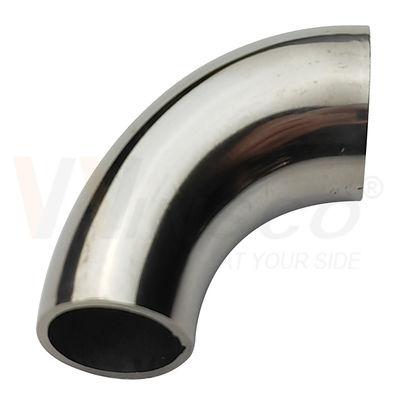

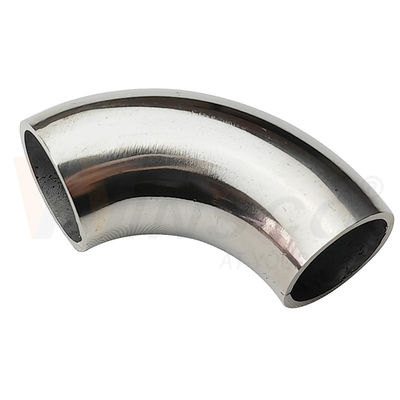

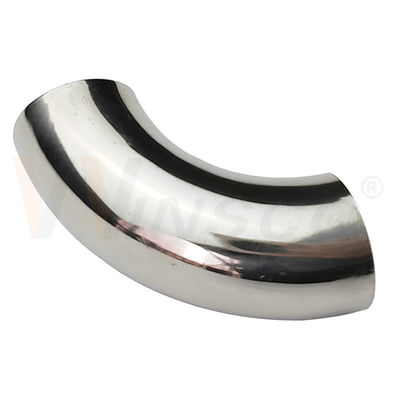

15.9 มม. (5/8 นิ้ว) ข้อศอกราวบันไดสแตนเลส 90 องศา แบบเชื่อม ติดตั้งด้วยส่วนโค้งยาว 55 มม. ใน SS201/304/316 และผิวเงาหรือผิวซาติน

100 ชิ้นหรือต่อรองได้
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
ราคา
15.9 มม. (5/8 นิ้ว) ข้อศอกราวบันไดสแตนเลส 90 องศา แบบเชื่อม ติดตั้งด้วยส่วนโค้งยาว 55 มม. ใน SS201/304/316 และผิวเงาหรือผิวซาติน
คุณสมบัติ คลังภาพ รายละเอียดสินค้า เรตติ้งและรีวิว ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
เส้นผ่านศูนย์กลางภายนอก: 15.9 มม. / 5/8 นิ้ว
ความยาวส่วนโค้ง: 55 มม. / 2.17 นิ้ว
ความหนาของผนัง: 1.2มม.หรือ1.5มม
วัสดุ: สแตนเลส AISI 201, AISI 304 หรือ AISI 316
เสร็จ: กระจกขัดหรือซาติน/แปรง
ประเภทการเชื่อมต่อ: การเชื่อมต่อแบบเชื่อมชน / การประดิษฐ์
เน้น:

ข้อศอกราวบันไดสแตนเลส 1.5 มม.

,

ราวบันไดผ้าซาตินกระจกเกรด 304

,

ข้อศอกสแตนเลส OD 15.9 มม.

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ฝอซาน ประเทศจีน
ชื่อแบรนด์: VVINSCO/WINSCO METAL
ได้รับการรับรอง: ISO,SGS,TUV,MTC,Third Party From Customers
หมายเลขรุ่น: บรรจุภัณฑ์ส่งออกที่เหมาะกับการเดินเรือ ออกแบบมาเป็นพิเศษสำหรับอุปกรณ์เสริมบันไดและราวบันไดสแตนเลส 1.
การชำระเงิน
รายละเอียดการบรรจุ: สแตนเลสบันได/บันได/ราว/ราวบันได/ราวบันไดอุปกรณ์เสริม: แต่ละชิ้นเป็นหนึ่งถุงโฟม ประมาณ 1,000 ชิ้นลงใน
เวลาการส่งมอบ: ตัวอย่าง: 3-7 วัน; การผลิตจำนวนมาก: 15-45 วัน
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
สามารถในการผลิต: 100,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
VVINSCO | ส่วนประกอบราวบันไดแบบเชื่อม

ข้อศอกราวบันไดสแตนเลส 90 องศา ขนาด 15.9 มม. (5/8 นิ้ว) - ความยาวส่วนโค้ง 55 มม.

ข้อศอกแบบเชื่อมขนาดกะทัดรัดสำหรับจับคู่กับ ท่อราวบันไดสแตนเลส OD ขนาด 15.9 มม. / 5/8 นิ้ว. มีให้เลือกทั้ง SS201, SS304 และ SS316 พร้อมผิวขัดเงาแบบกระจก หรือผิวซาติน/แปรง สำหรับราวบันไดตกแต่งขนาดเล็ก ราวกันตก และงานโลหะที่ผลิตขึ้น.

OD 15.9 มม. / 5/8 นิ้วข้อศอก 90 องศาส่วนโค้ง 55 มม. / 2.17 นิ้วความหนาผนัง 1.2 / 1.5 มม.201 / 304 / 316

15.9 มม. (5/8 นิ้ว) ข้อศอกราวบันไดสแตนเลส 90 องศา แบบเชื่อม ติดตั้งด้วยส่วนโค้งยาว 55 มม. ใน SS201/304/316 และผิวเงาหรือผิวซาติน

ภาพรวมผลิตภัณฑ์

15.9 มม. (5/8 นิ้ว) ข้อศอกราวบันไดสแตนเลส 90 องศา แบบเชื่อม ติดตั้งด้วยส่วนโค้งยาว 55 มม. ใน SS201/304/316 และผิวเงาหรือผิวซาติน

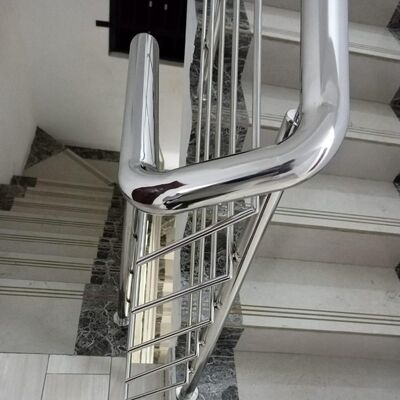

ข้อศอกนี้สร้างการเลี้ยว 90 องศาระหว่างส่วนท่อสแตนเลสที่เข้ากันได้อย่างราบรื่น ความยาวส่วนโค้ง 55 มม. ให้การโค้งงอที่กะทัดรัดสำหรับราวบันไดสถาปัตยกรรมน้ำหนักเบาและการผลิตสแตนเลสแบบกำหนดเอง เพื่อการเชื่อมต่อที่สะอาด ควรยืนยัน OD ของข้อศอก ความหนาผนัง และผิวสำเร็จให้ตรงกับท่อที่เชื่อมต่อก่อนการผลิต.

ข้อกำหนดการติดตั้ง: 15.9 มม. คือเส้นผ่านศูนย์กลางภายนอกของข้อศอก ต้องจับคู่กับ OD และความหนาผนังของท่อจริง ท่อขนาด 16 มม. ควรได้รับการยืนยันแยกต่างหาก แทนที่จะสันนิษฐานว่าสามารถใช้แทนกันได้.

ข้อมูลจำเพาะทางเทคนิค

ผลิตภัณฑ์ ข้อศอกราวบันได / ราวบันไดสแตนเลสแบบเชื่อม 90 องศา
เส้นผ่านศูนย์กลางภายนอก 15.9 มม. / 5/8 นิ้ว
ความยาวส่วนโค้ง 55 มม. / ประมาณ 2.17 นิ้ว
ความหนาผนัง 1.2 มม. (0.047 นิ้ว) หรือ 1.5 มม. (0.059 นิ้ว)
วัสดุ สแตนเลส AISI 201, AISI 304 หรือ AISI 316
ผิวสำเร็จ ขัดเงาแบบกระจก (PSS) หรือซาติน/แปรง (SSS)
การเชื่อมต่อ การเชื่อมชน / การเชื่อมต่อการผลิต ผู้ติดตั้งควรยืนยันขั้นตอนการเชื่อม
การปรับแต่ง เกรด ผิวสำเร็จ ขนาด การติดฉลาก และบรรจุภัณฑ์ขึ้นอยู่กับการยืนยันแบบและปริมาณ

เหตุผลที่ข้อศอกนี้ช่วยลดความเสี่ยงในการติดตั้ง

15.9 มม. (5/8 นิ้ว) ข้อศอกราวบันไดสแตนเลส 90 องศา แบบเชื่อม ติดตั้งด้วยส่วนโค้งยาว 55 มม. ใน SS201/304/316 และผิวเงาหรือผิวซาติน

15.9 มม. (5/8 นิ้ว) ข้อศอกราวบันไดสแตนเลส 90 องศา แบบเชื่อม ติดตั้งด้วยส่วนโค้งยาว 55 มม. ใน SS201/304/316 และผิวเงาหรือผิวซาติน

การระบุ OD ที่แม่นยำการอ้างอิงหน่วยเมตริกและนิ้วช่วยให้ผู้ซื้อจับคู่ข้อศอกกับท่อที่ต้องการได้
ความยาวส่วนโค้งที่กำหนดขนาดส่วนโค้ง 55 มม. รองรับการตรวจสอบการจัดวางก่อนการผลิต
การจับคู่ผิวสำเร็จตัวเลือกแบบกระจกและซาตินสามารถจัดแนวให้ตรงกับท่อราวบันไดที่เชื่อมต่อได้
การเลือกเกรดเลือก 201 สำหรับภายในอาคารที่แห้ง 304 สำหรับการใช้งานทางสถาปัตยกรรมทั่วไป หรือ 316 สำหรับการสัมผัสชายทะเลและริมสระน้ำ
การเชื่อมที่ควบคุมได้ความหนาผนังที่เข้ากันได้ทำให้การจัดแนว การเชื่อมแต้ม และการผสมผสานรอยเชื่อมมีความแม่นยำมากขึ้น
การตรวจสอบคำสั่งซื้อสามารถตรวจสอบขนาด วัสดุ พื้นผิว ปริมาณ และฉลากก่อนจัดส่งได้

การอ้างอิงซีรีส์ขนาดข้อศอก 90 องศา

แผนภูมิด้านล่างแสดงซีรีส์ข้อศอก VVINSCO ที่กว้างขึ้น โปรดยืนยันข้อมูลจำเพาะของผลิตภัณฑ์ที่เน้น - OD 15.9 มม., ส่วนโค้ง 55 มม. และความหนาผนังที่เลือก - ในใบเสนอราคาและแบบที่อนุมัติแล้ว

VVINSCO stainless steel 90 degree handrail elbow OD arc length and wall thickness chart

ลำดับการเชื่อมและตกแต่งที่แนะนำ

  1. ตรวจสอบ OD ท่อ 15.9 มม., ความหนาผนัง, เกรด, มุม 90 องศา และข้อกำหนดส่วนโค้ง 55 มม.
  2. ตัดปลายท่อให้ได้ฉาก ทำความสะอาด และลบคมปลายท่อที่ประกบกัน
  3. ใช้จิ๊กเพื่อจัดแนวข้อศอกและท่อในทิศทาง 90 องศาที่ต้องการ
  4. เชื่อมแต้มแบบสมมาตร จากนั้นดำเนินการตามขั้นตอนการเชื่อม TIG ที่อนุมัติแล้ว
  5. ผสมผสานรอยเชื่อมอย่างระมัดระวังและคืนค่าลายแปรงแบบกระจกหรือซาตินที่ระบุ
  6. ตรวจสอบมุม การจัดแนวรอยต่อ ขนาด และพื้นผิวที่มองเห็นได้ก่อนการติดตั้ง
หมายเหตุทางวิศวกรรม: นี่คือส่วนประกอบราวบันได ไม่ใช่ข้อต่อท่อแรงดันที่ได้รับการรับรอง โหลดราวบันไดขั้นสุดท้าย การออกแบบรอยเชื่อม สมอ และการติดตั้งต้องเป็นไปตามข้อกำหนดของวิศวกรโครงการและข้อบังคับอาคารในท้องถิ่น

สิ่งที่ต้องส่งเพื่อขอใบเสนอราคา

  • OD ที่ต้องการ: 15.9 มม. / 5/8 นิ้ว
  • ความหนาผนัง: 1.2 มม. หรือ 1.5 มม.
  • เกรด: SS201, SS304 หรือ SS316
  • ผิวสำเร็จ: แบบกระจกหรือซาติน/แปรง รวมถึงข้อกำหนดลายแปรง
  • ปริมาณ บรรจุภัณฑ์ ปลายทาง และแบบหรือตัวอย่างใดๆ

คำถามที่พบบ่อย

ข้อศอกนี้จะพอดีกับท่อขนาด 16 มม. หรือไม่?
ไม่โดยอัตโนมัติ OD ที่ระบุคือ 15.9 มม. โปรดยืนยันความคลาดเคลื่อนของท่อจริงและรอยต่อที่ต้องการก่อนสั่งซื้อ

แนะนำให้ใช้เกรดใดใกล้ทะเลหรือสระว่ายน้ำ?
SS316 เป็นตัวเลือกที่ต้องการสำหรับสภาพแวดล้อมชายฝั่ง ริมสระน้ำ และสภาพแวดล้อมที่มีคลอไรด์ ยังคงต้องมีการทำความสะอาดและบำรุงรักษา

VVINSCO สามารถจัดหาท่อที่เข้ากันได้หรือไม่?
ใช่ โปรดส่งเกรด OD ความหนาผนัง ผิวสำเร็จ ความยาว และปริมาณที่ต้องการ เพื่อให้สามารถประเมินข้อศอกและท่อเป็นคำสั่งซื้อที่ประสานงานกันได้

ยืนยันความเข้ากันได้ก่อนการผลิต

ส่ง OD ท่อ, ความหนาผนัง, เกรด, พื้นผิว, ปริมาณ และแบบ ให้ VVINSCOWinsco Metal นำประสบการณ์กว่า 23 ปีในการผลิตและส่งออกสแตนเลสมาสู่คำสั่งซื้อราวบันไดมาตรฐานและแบบกำหนดเอง
